Односторонние герконовые аварийные тросовые выключатели

Задачу блокирования пуска и экстренного останова конвейерных приводов с любого места технологических линий конвейерного транспорта, в случае возникновения аварийной ситуации, оперативно решает аварийный тросовый выключатель (АТВ). Также АТВ можно использовать для контроля несанкционированного вскрытия ограждений, а также в местах, где невозможно применить защитные механические ограждения.

Принцип работы АТВ-70П02 (АТВ-70Л02)

  • Блокирует пуск и обеспечивает экстренный останов конвейерного привода в случае возникновения аварийной ситуации
  • Используется также в местах, где требуется обеспечить технологическую безопасность производственных процессов, но нельзя применить защитные механические ограждения
  • Срабатывает и при натяжении троса сверх установленного значения, и при его ослаблении, и при обрыве. Благодаря этому может применяться для контроля целостности ограждений.

Комплект аварийного тросового выключателя серии АТВ-70П02 (АТВ-70Л02) выпускается в трёх вариантах исполнения, которые отличаются друг от друга длиной троса и количеством направляющих петель:

  • АТВ-7002.900: длина троса – 15 метров;
  • АТВ-7002.900-01: длина троса – 25 метров;
  • АТВ-7002.900-02: длина троса – 35 метров;
  • АТВ-7002.900-03: длина троса – 50 метров;

Комплекты для установки АТВ-70П02 (АТВ-70Л02)

КОМПЛЕКТ ТРОС, М РЫМ-БОЛТ М8, ШТ. ПЕТЛЯ НАПРАВЛЯЮЩАЯ, ШТ. СКОБА ТАКЕЛАЖНАЯ, ШТ. ПРУЖИНА П-АТВ-03, ШТ. КОУШ, ШТ. ТРОСОВЫЙ ЗАЖИМ, ШТ. ТАЛРЕП М6, ШТ.
АТВ-7002.900 15 1 7 2 - 2 2 1
АТВ-7002.900-01 25 1 12 2 - 2 2 1
АТВ-7002.900-02 35 1 17 2 - 2 2 1
АТВ-7002.900-03 50 1 24 2 - 2 2 1

Схема установки аварийного тросового выключателя АТВ-7002.900

Cкачать подробную инструкцию по установке АТВ-7002

Все необходимые аксессуары подбираются и комплектуются индивидуально, с учётом особенностей конструкции вашего конвейера.

Подобрать кронштейны для аварийных тросовых выключателей.


Сравнение товаров (0)


Расширенный температурный диапазон

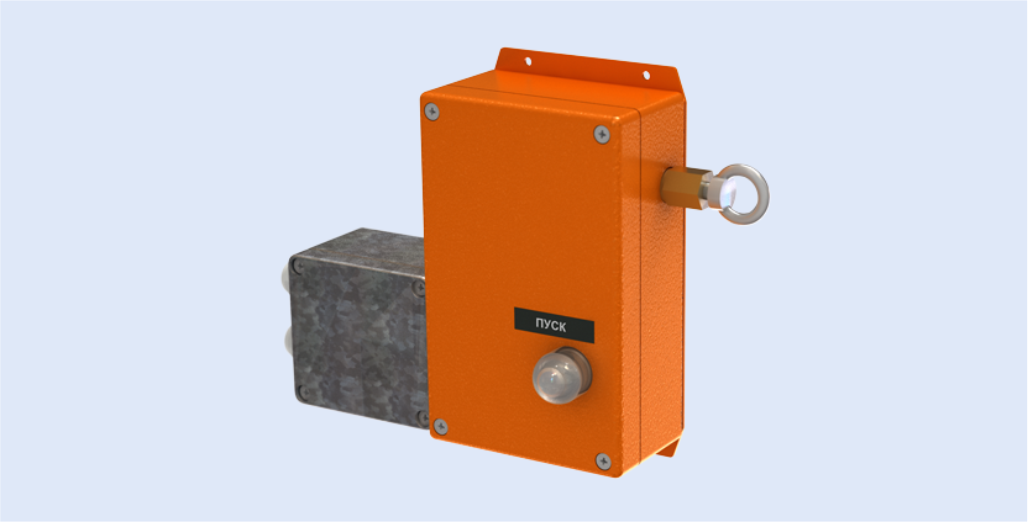

Аварийный тросовый выключатель односторонний АТВ-70П02 (АТВ-70Л02)

Аварийный тросовый выключатель односторонний АТВ-70П02 (АТВ-70Л02)

Технические характеристики
Количество и тип контактов: 2 (переключающий контакт)

Коммутируемое напряжение, не более: 0,05…220 В (АС); 0,05…200 В (DC)

Материал корпуса: Алюминиевый сплав

Степень защиты по ГОСТ 14254-96: IP67

Габаритный размер, мм: 263х191х82

Защита от короткого замыкания нагрузки: нет

Защита от перегрузки: нет

Коммутируемый ток, не более: 5х10-6…1 А

Присоединение: Клеммная колодка ∅4...8мм/0,35...2,5мм²

Диапазон рабочих температур: -45°C...+60°C

Вид: аварийный тросовый выключатель


Цена за 1 шт.: По запросу

На складе: 2 шт.
