Оптические датчики

Оптические датчики

Подберите оптический датчик:

по параметрам по аналогам по маркировке

Или скачайте каталог оптических датчиков в .pdf (5,8 мб)pdf

Оптические датчики специального назначения:

Оптические выключатели предназначены для бесконтактного определения наличия/отсутствия объекта в контролируемом пространстве.
Используются для автоматизации любых промышленных процессов, в робототехнике, системах контроля, обработки и монтажа.

Могут быть использованы для обнаружения объектов на расстоянии от 0 до нескольких десятков (сотен) метров. Регистрация любых объектов и большая дальность действия отличает фотодатчик от подобного типа устройств.

Конструкция и принцип действия

Фотодатчик состоит из источника (излучателя) и приемника оптического излучения, которые могут располагаться в одном корпусе (моноблочные) или в разных корпусах (двухблочные).

Источник устройства создает оптическое излучение в заданном пространстве, приемник реагирует на отраженный от объекта световой поток или на прерывание его.

Выпускаются следующими типами:
  • барьерные (тип Т);
  • ретрорефлекторные (тип R);
  • диффузионные (тип D).

Тип Т — барьерный (разнесенная оптика)

Излучатель и приемник расположены в разных корпусах и должны быть размещены на одной оси. Световой поток излучателя направлен на приемник. Приемник срабатывает при прерывании оптического луча объектом контроля.

Назначение: обнаружение непрозрачных и зеркальных объектов.

Особенности:

  • дальность действия достигает 150 метров,
  • высокая надежность и помехозащищенность делают возможной эксплуатацию на открытых пространствах и в условиях загрязнения.

Излучатель и приемник имеют разные обозначения и заказываются как отдельные изделия.
Устройства барьерного типа успешно применяются для контроля за производственными и упаковочными линиями, для измерения уровня заполнения прозрачных емкостей, в системах прохода и зонах повышенного риска.

Тип R - рефлекторный (с отражением от световозвращателя)

Излучатель и приемник датчика расположены в одном корпусе. Свет излучателя отражается от рефлектора (светоотражателя, катафота) и попадает в приемник. Датчик срабатывает при прерывании луча объектом контроля.

Назначение: обнаружение непрозрачных и полупрозрачных объектов.

Особенности: дальность действия достигает 8 метров.

Оптические датчики рефлекторного типа активно применяются на конвейере для подсчёта изделий.

Тип D - диффузионные (с отражением от объекта)

Излучатель и приемник датчика расположены в одном корпусе. Приемник воспринимает свет излучателя, диффузно отраженный от контролируемого объекта. Датчик срабатывает при наличии контролируемого предмета в зоне действия датчика.

Особенности: дальность действия зависит от отражательных свойств объекта. При использовании стандартной мишени дальность действия достигает 2 метров. Дальность действия для объектов с иными отражательными способностями рассчитывается с использованием поправочных коэффициентов.

Объект, поверхность
Коэффициент
Бумага белая матовая 200 г/м2
1
Металл полированный
1,2 - 1,6
Пенопласт белый
1
Ткань хлопчатобумажная
0,6
Поливинилхлорид, серый
0,5
Дерево необработанное
0,4
Картон черный, блестящий
0,3
Картон черный, матовый
0,1

Наши оптические выключатели представлены во множестве вариантов конструктивного исполнения. Каждый вариант адаптирован под конкретные условия эксплуатации.

С сертификатом соответствия бесконтактных выключателей типа OV, OX, OS, OY требованиям TP TC 004/2011 "О безопасности низковольтного оборудования" (выдан 02.08.2016 года) можно ознакомиться здесь.

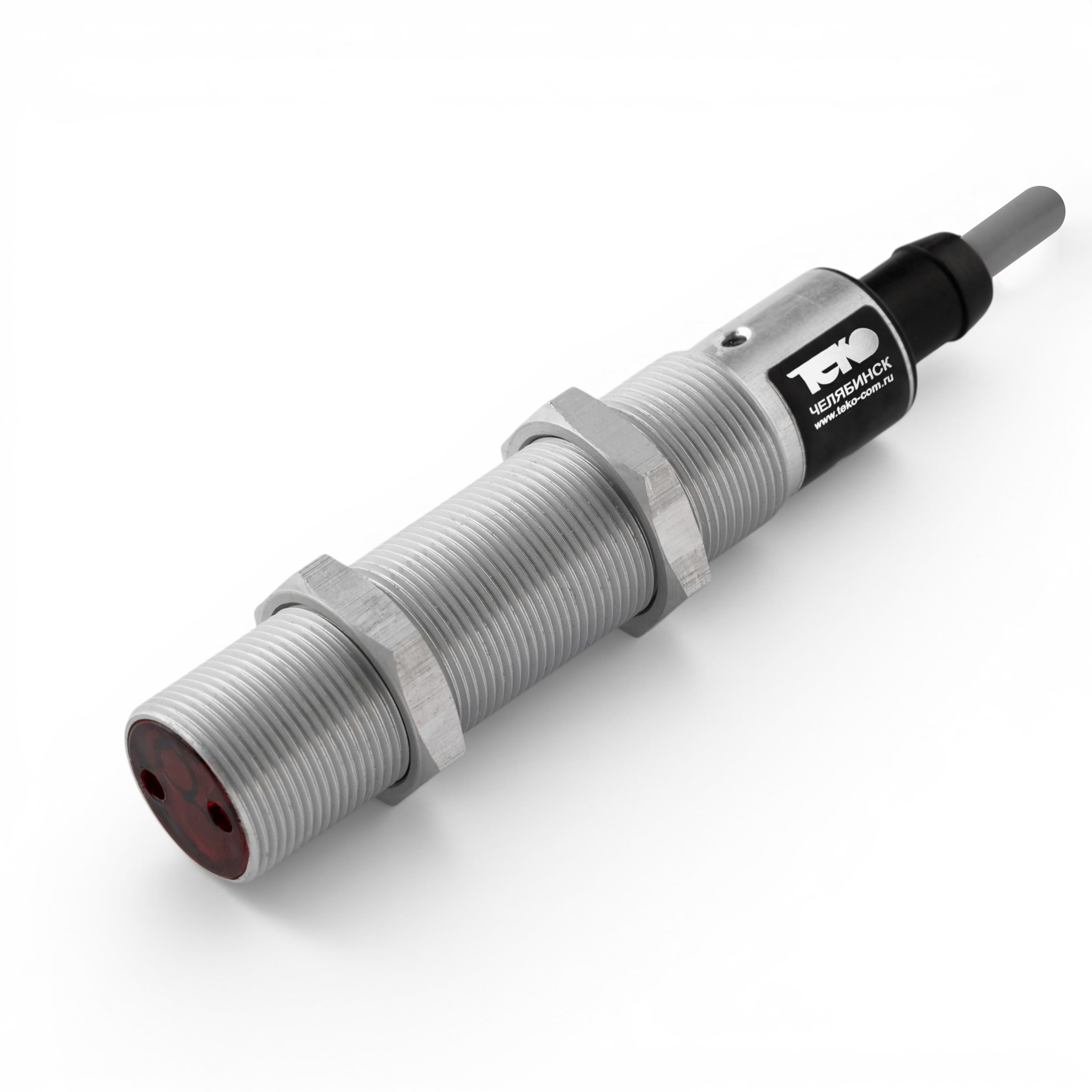

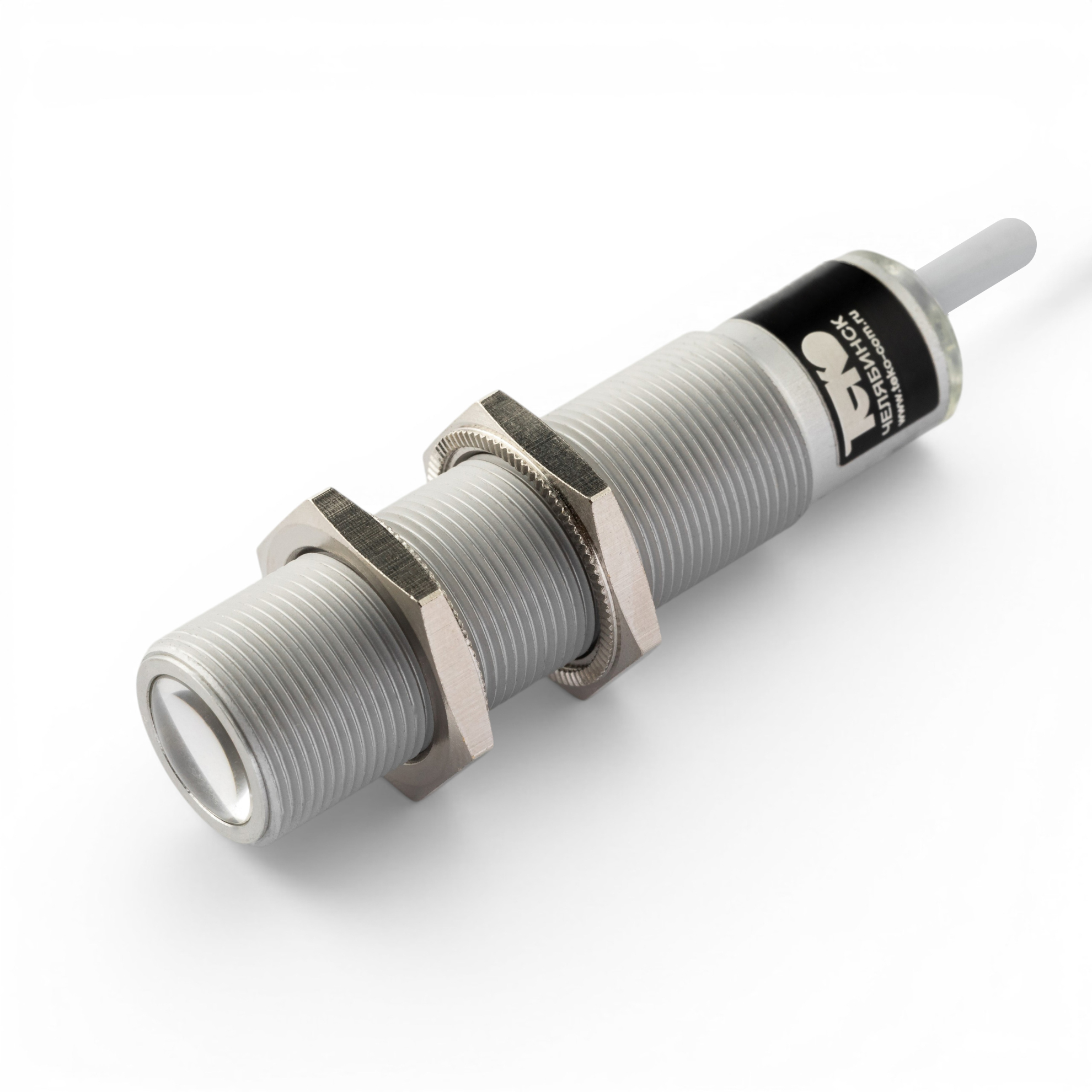

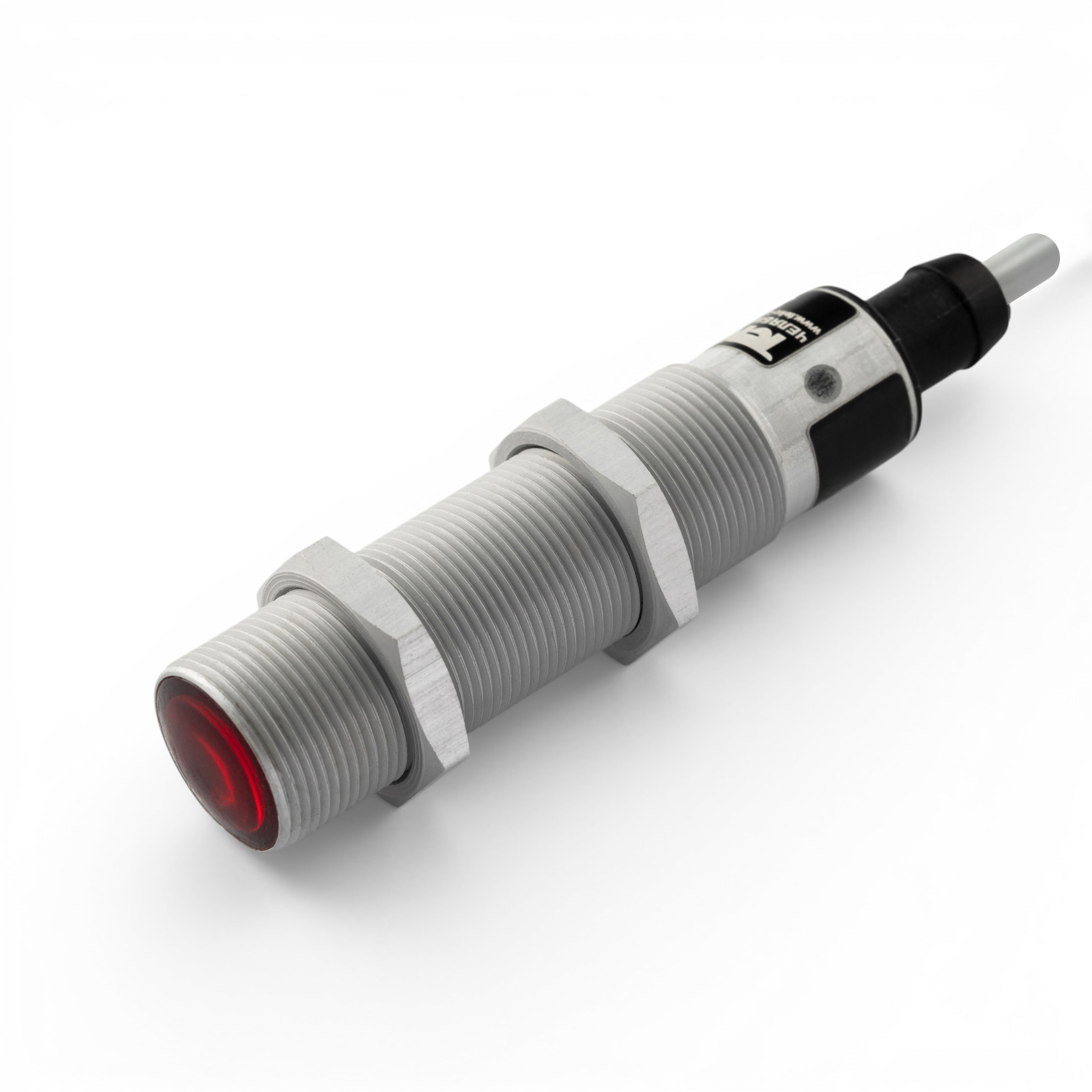

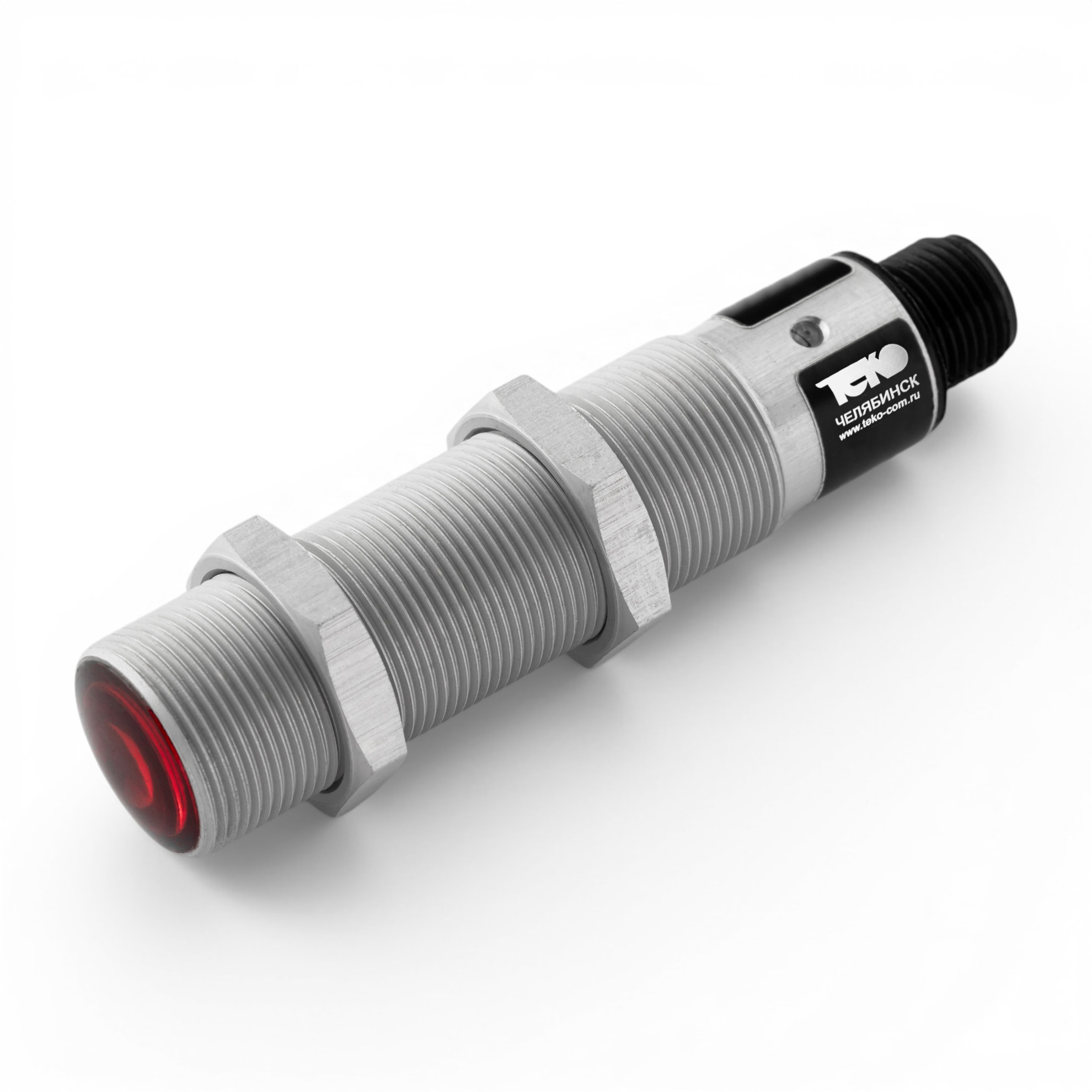

Помимо стандартных оптических выключателей в цилиндрических корпусах от М12 до М30, выполненных из Д16Т, возможно изготовление в литых корпусах из пластмассы.

Также компания "ТЕКО" производит ряд важных дополнений к бесконтактным оптическим выключателям, в числе которых, оптоволоконные насадки «ТЕКО», с помощью которых можно отделять и трансформировать рабочую зону; диафрагмы; световозвращатели; кронштейны.
