Как работают емкостные датчики и где они применяются

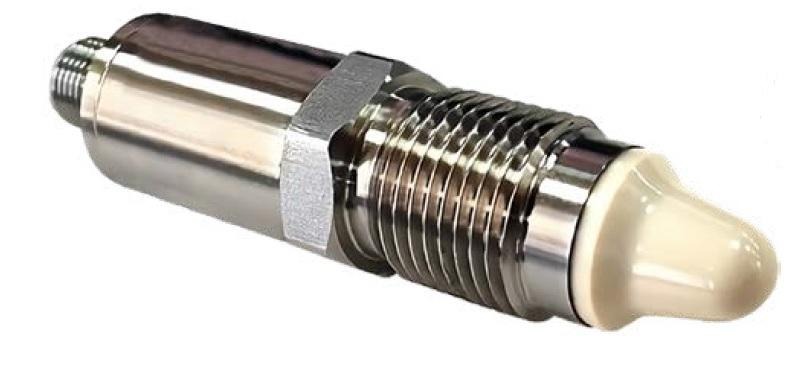

Современные промышленные процессы опираются на широкий спектр измерительных устройств, обеспечивающих стабильность и точность технологических операций. Одним из таких решений выступают емкостные датчики, применяемые для регистрации изменений различных физических параметров.

Их работа основана на зависимости между емкостью чувствительного элемента и характеристиками контролируемой среды или объекта. Изменение положения, расстояния или свойств материала приводит к изменению параметров электрического поля, что фиксируется измерительной схемой.

Подробнее

Базовый компонент – конденсатор. Он бывает плоским или цилиндрическим – это зависит от условий, а также целей эксплуатации.

При изменении положения одной из обкладок или изменении свойств диэлектрика происходит перераспределение электрического поля. Это вызывает изменение емкости системы, которое далее преобразуется в электрический сигнал.

Рабочий процесс устройства включает несколько последовательных этапов:

1. Формирование электрического поля генератором высокой частоты. На этом этапе создается стабильное электромагнитное поле вокруг чувствительной зоны датчика. Оно служит базой для последующего измерения изменений при приближении объекта.

2. Регистрация изменений параметров колебаний электронной схемой. Электронный блок отслеживает изменения амплитуды и частоты высокочастотного сигнала. Даже небольшие колебания фиксируются с высокой точностью для дальнейшей обработки.

3. Сравнение сигнала с заданным пороговым уровнем при помощи триггера-компаратора. Схема определяет момент, когда изменение сигнала достигает установленного значения. Это обеспечивает четкое и стабильное срабатывание без ложных переключений.

4. Усиление выходного сигнала до требуемых значений. Слабый сигнал преобразуется в уровень, достаточный для управления внешними устройствами. Это позволяет интегрировать датчик в различные системы автоматизации.

5. Индикация состояния. Показывает текущее состояние срабатывания датчика. Это упрощает настройку оборудования в реальном времени.

По состоянию индикатора выполняется настройка чувствительности и контроль момента срабатывания.

Защита

Электронные компоненты размещаются в защитном компаунде, снижающем воздействие влаги, пыли и агрессивных сред. Это повышает стабильность работы устройства в сложных производственных условиях.

Корпус датчика выполняется из прочных материалов, чаще всего пластика или латуни. Такая конструкция снижает влияние механических нагрузок и вибраций.

Чувствительная зона формируется металлическими электродами, которые одновременно выполняют функцию обратной связи для генератора. При приближении объекта изменяются характеристики электрического поля, что отражается на амплитуде колебаний. При достижении установленного порога происходит переключение выходного сигнала.

Классификация

По конструктивному исполнению выделяют два основных типа устройств:

1. Одноемкостные. Такие устройства построены на основе одного переменного конденсатора. Конструкция отличается простотой, что облегчает интеграцию в различные системы контроля.

2. Двухемкостные. В основе таких систем лежат два переменных конденсатора. Их схема может быть дифференциальной или полудифференциальной.

Дифференциальные модели обеспечивают повышенную точность измерений. Полудифференциальные варианты применяются в ситуациях, где использование иной схемы затруднено конструктивно или технологически.

Области применения

Емкостные датчики широко используются в промышленной автоматизации для непрерывного и дискретного контроля параметров технологических процессов. Основные направления применения:

• измерение уровня жидких и сыпучих сред;

• контроль технологических емкостей;

• определение заполнения резервуаров;

• фиксация положения подвижных механизмов;

• обнаружение объектов в зоне контроля.

Отдельное направление связано с датчиками положения, которые применяются при работе с неметаллическими объектами, включая стеклянную и пластиковую тару, контроль конвейерных линий и упаковочного оборудования.

Емкостные системы востребованы в машиностроении, энергетике и других отраслях тяжелой промышленности, где требуется высокая стабильность измерений. Многолетний опыт их использования в разных отраслях показывает надежность данных решений.
