Ультразвуковые датчики

Ультразвуковые датчики – это современные микропроцессорные устройства, предназначенные для дальнего обнаружения и измерения расстояния.

Они идеально подходят для ряда задач, с которыми не справляются оптические датчики:

• обнаружение прозрачных материалов,
• обнаружение мелких предметов,
• обнаружение объектов в условиях пыли, грязи, дыма.

Принцип действия ультразвуковых датчиков

Ультразвуковой датчик оборудован пьезоэлектрическим преобразователем (трансдюсером), излучающим зондирующие ультразвуковые импульсы и принимающим отражённое эхо. Процесс излучения-приёма основан на преобразовании электрической энергии в механическую и наоборот. Метод вычисления расстояния, заложенный в программу датчика, носит название "время полёта импульса" – время, измеренное между моментами излучения и приёма отражённого звукового сигнала. На основе этих данных датчик вычисляет путь, пройденный ультразвуковым импульсом до поверхности объекта (твёрдого тела или жидкости) и обратно, используя значение скорости распространения звука в воздухе. Половина этого пути – расстояние до отражающей поверхности. В результате датчик формирует выходной сигнал: аналоговый, пропорциональный расстоянию до поверхности, или дискретный, сигнализирующий об обнаружении объекта внутри или снаружи заданного участка.

Ультразвуковые датчики производства «ТЕКО» предлагают пользователю удобные возможности настройки параметров и режимов работы благодаря функции «Teach-In» (обучение), реализованной с помощью кнопок на корпусе или специального контакта в разъеме. Функция обучения позволяет выбрать тип выходного сигнала, задать сканируемый диапазон и режим обнаружения.

Режимы обнаружения дискретных ультразвуковых датчиков

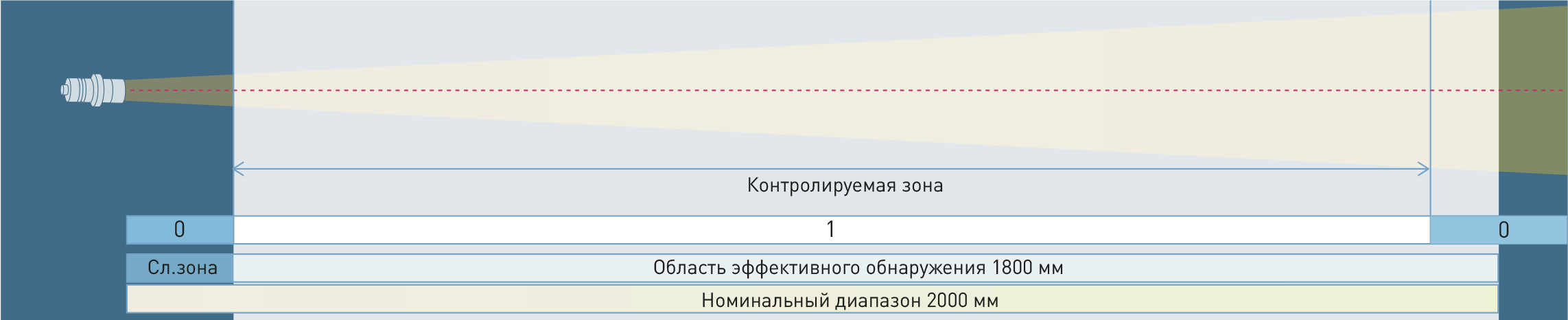

Режим обнаружения с одним порогом

Переключение выходного сигнала происходит при обнаружении объекта внутри контролируемой зоны. Контролируемая зона ограничивается одним порогом.

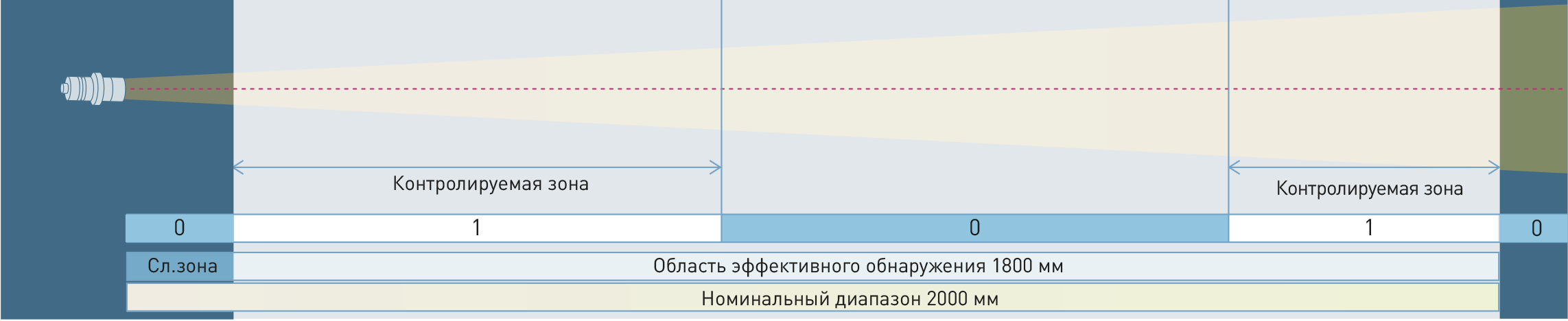

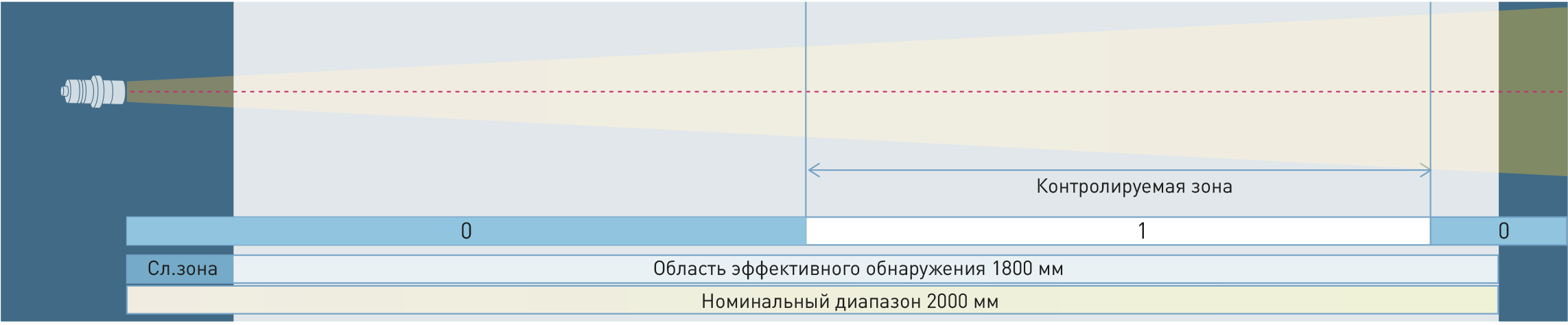

Режим обнаружения с двумя порогами – «окно»

Контролируемая зона находится внутри «окна», ограниченного установленными порогами.

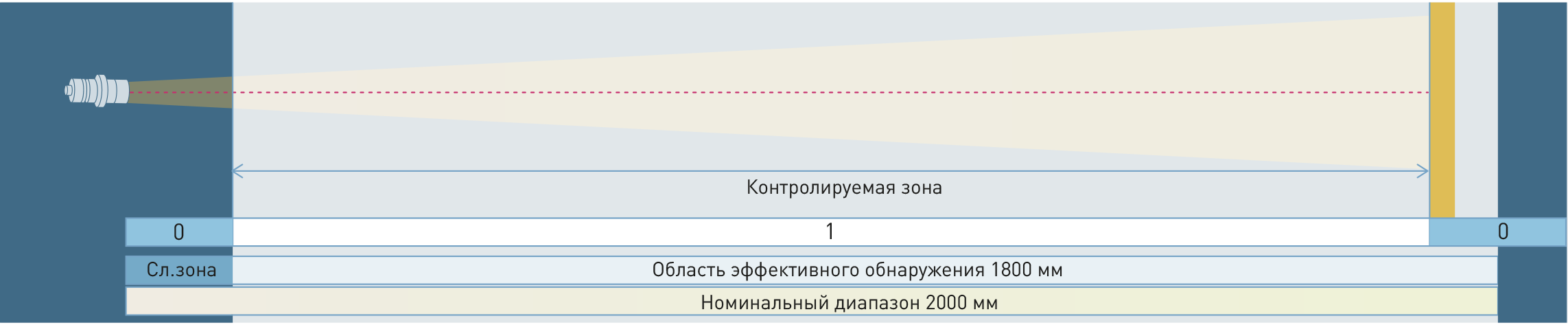

Режим «отражатель»

Датчик настраивается на обнаружение неподвижной поверхности, исполняющей роль «отражателя». Ей может быть стена, бортик, щиток и др. Переключение выходного сигнала происходит при появлении в контролируемой зоне любого препятствия, которым в том числе может быть поглощающий объект – ткань, вата и др.
