Датчик-реле температуры TT ZG71P8-94U-01-P-C-0,9

Датчики-реле температуры служат для контроля и управления системами поддержания температуры.

Нередко работа механизмов и протекание процессов зависит от температурных условий. Изменение температуры может стать причиной локальных неполадок и повлиять на весь рабочий процесс.

Замерзание жидкостей в баках может привести к образованию трещин в ёмкости, что сделает её непригодной для дальнейшего использования. Похолодание или перегрев могут повлечь за собой выход оборудования из строя.

С помощью датчиков-реле температуры можно защитить оборудование от разрушительных воздействий пониженной или повышенной температуры.

Принцип работы устройств основан на дрейфе полупроводникового перехода от температуры. Преимущественным отличием датчиков-реле температуры является высокая точность реагирования и стабильность срабатываний. В температурном диапазоне от минус 55°С до минус 35°С типовая ошибка составляет +1°, -2° . В диапазоне от минус 35°С до плюс 125°С - ±1°.

Сигнал к включению и отключению нагревателя подаёт один и тот же датчик, имеющий 2 независимых температурных порога.
Например, при понижении температуры окружающей среды до заданного уровня датчик подаёт сигнал к включению нагревателя. А при возврате температуры к уровню нормы датчик - к его отключению.

Температурные пороги могут быть установлены любыми (в рабочем диапазоне температур), исходя из ваших потребностей для решения задачи. Пороги срабатывания задаются на этапе производства датчика и не меняются в процессе эксплуатации.

Таким образом, оборудование всегда находится в температурных условиях, пригодных для его функционирования.

Задача поддержания температуры в нужном диапазоне востребована в коммунальном хозяйстве, в химической, пищевой, медицинской промышленности, в железнодорожной отрасли, а также при производстве бытовой техники.

Помимо поддержания температуры датчик служит сигнализатором для аварийного отключения устройств (например, насоса и компрессора).

Схема подключения

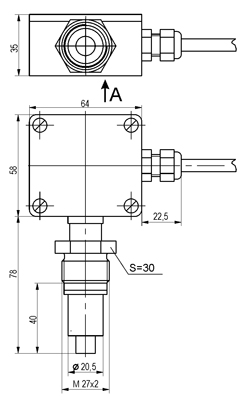

Габаритный чертеж
