Датчики контроля схода ленты двухпозиционные ДКСЛ-7601, ДКСЛ-7501

Решения, применённые в конструкции герконовых датчиков контроля схода ленты защищены патентами РФ № 187013, № 192294.

Магниточувствительные датчики контроля схода ленты имеют в своей конструкции один (ДКСЛ-7500) или два (остальные датчики) герконовых выключателя. Наличие двух герконовых выключателей позволяет коммутировать две независимые электрические цепи, что позволяет датчику выдавать два сигнала:

предупреждающий сигнал в случае незначительного смещения ленты;
сигнал к отключению электропривода конвейера при критическом сходе ленты или обрыве электрической цепи датчика.

Преимущества герконовых датчиков контроля схода ленты

Не требуют напряжения питания.
Коммутируют цепь как постоянного так и переменного тока.
Герметичный корпус позволяет эксплуатировать датчик в различных климатических зонах. Диапазон рабочих температур - от -45° до +65° С.
Износостойки: вращающийся ролик из прочного антифрикционного пластика исключает трение о ленту.
Рабочее положение датчика - любое для всех исполнений
Двухугловые датчики срабатывают при отклонении на 15° (предупреждающий сигнал) и 30° (остановка конвейера).

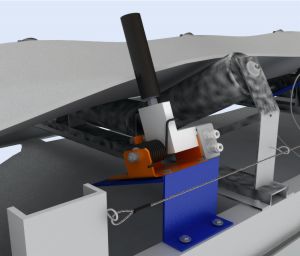

Датчики ДКСЛ могут быть применены на конвейерах горнодобывающей промышленности, в металлургии, производстве строительных материалов, на обогатительных фабриках.

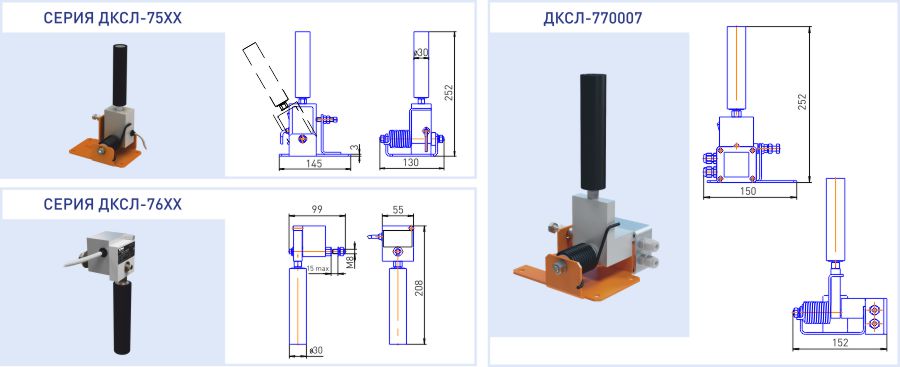

Технические характеристики
герконовых датчиков контроля схода ленты

Модель	Напряжение питания / коммутируемый ток	Тип контакта	Присоединение	Габариты ВхШхГ	Угол срабатывания
ДКСЛ-7500	≤250 В / ≤1 А	НЗ	Кабель 2х0,34 кв.мм	252х130х145	30°
ДКСЛ-7502	≤250 В / ≤1 А	Переключающий	Кабель 3х0,34 кв.мм	252х130х145	30°
ДКСЛ-7702	≤250 В / ≤1 А	Переключающий	Клеммник, сечение жилы 0,5...2,5 кв.мм., диаметр кабеля 4...8 мм	252х150х145	30°
ДКСЛ-750000	≤250 В / ≤1 А	Два нормально замкнутых контакта (для предупреждающего и аварийного сигнала)	Кабель 4х0,25 кв.мм	252х130х145	15° - предупреждающий сигнал; 30° - авария, останов конвейера
ДКСЛ-750007	≤250 В / ≤1 А	Нормально замкнутый контакт – аварийный сигнал (30°), Нормально разомкнутый контакт – предупреждающий сигнал (15°)	Кабель 4х0,25 кв.мм	252х130х145	15° - предупреждающий сигнал; 30° - авария, останов конвейера
ДКСЛ-760007	≤250 В / ≤1 А	Нормально замкнутый контакт – аварийный сигнал (30°), Нормально разомкнутый контакт – предупреждающий сигнал (15°)	Кабель 4х0,25 кв.мм	208х55х99	15° - предупреждающий сигнал; 30° - авария, останов конвейера
ДКСЛ-770000	≤250 В / ≤1 А	Нормально замкнутый контакт – аварийный сигнал (30°), Нормально разомкнутый контакт – предупреждающий сигнал (15°)	Клеммник, сечение жилы 0,5...2,5 кв.мм., диаметр кабеля 4...8 мм	252х150х145	15° - предупреждающий сигнал; 30° - авария, останов конвейера
ДКСЛ-770007	≤250 В / ≤1 А	Нормально замкнутый контакт – аварийный сигнал (30°), Нормально разомкнутый контакт – предупреждающий сигнал (15°)	Клеммник, сечение жилы 0,5...2,5 кв.мм., диаметр кабеля 4...8 мм	252х150х145	15° - предупреждающий сигнал; 30° - авария, останов конвейера
