Датчики уровня жидкости серии DUT

Датчики DUT E47S8 — новая серия устройств для контроля уровня жидкости, с принципом работы на основе термочувствительного элемента.
Служат для контроля уровня электропроводящих и диэлектрических жидкостей, способных образовывать пленку на поверхностях.
Принцип работы датчика DUT основан на различии теплопроводностей воздуха и жидкостей.
Датчики DUT формируют выходной сигнал в результате изменения температуры чувствительного элемента: в воздушной среде его температура максимальна, а при погружении в жидкость – снижается. В результате срабатывает пороговое устройство и формируется выходной сигнал электронного ключа датчика.
Такой принцип позволяет игнорировать посторонние частицы на чувствительном элементе датчика и исключить ложные срабатывания. Это решает проблему налипаний, частую при контроле вязких жидкостей на основе воды. Это свойство выгодно отличает новую серию датчиков от емкостных бесконтактных выключателей.
Датчики DUT востребованы в системах автоматизации био- и экологически чистых туалетов, при производстве мыла и других моющих средств, при контроле уровня сиропов в производстве безалкогольных напитков, а также в химическом и пищевом производстве в процессе контроля уровня растворов солей.

Технические характеристики:

Формат, мм	(M12x1)x80
Напряжение питания, Uраб.	15...30 В DC
Коэффициент пульсации питающего напряжения	≤15%
Ток нагрузки, Iн	≤250 мА
Давление жидкости со стороны чувствительного элемента	≤0,15 МПа
Падение напряжения	≤2,5 В
Собственный ток потребления (при Iн=0)	≤100 мА
Задержка срабатывания (при погружении в жидкость), не более	2 c
Задержка выключения (при снижении уровня контролируемой жидкости), не более,	60 c
Время переходного процесса после подачи напряжения питания при отсутствии контролируемой жидкости (время разогрева чувствительного элемента), не более	10 с
Комплексная защита	Есть
Индикация срабатывания	Есть (Красный)
Индикация питания	Есть (Зеленый)
Материал корпуса	Сталь нержавеющая 12X18H10T
Материал чувствительного элемента	Сталь нержавеющая
Рабочая температура окружающей среды	-25°С...+75°С
Присоединение	Кабель 3х0,34 мм, L=2 м
Степень защиты по ГОСТ 14254-96
со стороны чувствительного элемента	IР68
со стороны подключения	IР67
Тип выхода
DUT E47S8-31P-16-LZ	PNP, Замыкающий
DUT E47S8-32P-16-LZ	PNP, Размыкающий
DUT E47S8-31N-16-LZ	NPN, Замыкающий
DUT E47S8-32N-16-LZ	NPN, Размыкающий

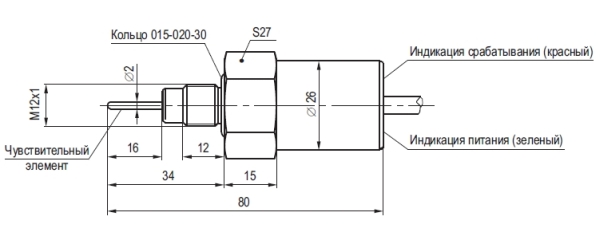

Габаритный чертеж

Схемы подключения

31P	31N
32P	32N
