Емкостный встраиваемый датчик М18 переменного тока

Емкостный встраиваемый датчик CSB AC41A5-01G-6-LS27 с переменным напряжением питания, исполнение М18х1.

Датчик не имеет аналогов у отечественных производителей и практически не представлен зарубежными поставщиками.

Емкостные датчики с питанием от источника переменного напряжения могут включаться прямо в сеть переменного напряжения последовательно с нагрузкой (промежуточным реле, вспомогательным контактором, магнитным клапаном и т.п.).

Емкостные датчики могут применяться в системах автоматизации для контроля уровня сыпучих материалов и жидкостей в бункерах, силосах, цистернах, для контроля движения и положения подвижных частей механизмов технологического оборудования.

Датчик имеет светодиодную индикацию приближения объекта контроля и регулировку зоны срабатывания. Тип выхода - нормально открытый или нормально закрытый ключ.

Типовое применение - Контроль уровня наполнения резервуаров, емкостей, контейнеров; датчики подпора норий, транспортеров, весов; сигнализация обрыва лент; подсчет и контроль бутылок, пакетов и другой упаковки.

Паспорт на датчик CSB AC41A5-01G-6-LS27 находится здесь.

**Технические характеристики**
Формат, мм	М18х1х82
Способ установки в металл	Встраиваемый
Выход датчика	Замыкающий
Номинальный зазор, Sном.	6 мм
Рабочий зазор, Sраб.	0...4,8 мм
Гистерезис	5...20%
Напряжение питания, Uраб.	20...250 В АС
Рабочий ток, Iраб.	5...250 мА
Остаточный ток	≤ 2,5 мА
Максимальный ток, Imax при длительности импульса < 20мс и частоте < 1Гц	3А
Падение напряжения при Iраб.	≤ 5В
Частота переключения, Fmах	25 Гц
Диапазон рабочих температур	-25oС...+75oС
Защита от короткого замыкания нагрузки	Нет
Индикация состояния выходного ключа	Есть
Заземляющий вывод	Есть
Материал корпуса	Д16Т
Рекомендуемый соединитель	CS S27-2, CS S28-2
Степень защиты по ГОСТ 14254-96	IР65

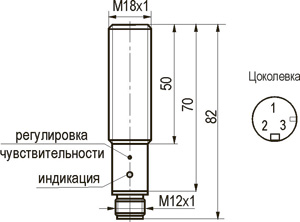

Габаритный чертеж

Схемы подключения

CSB AC41A5-01G-6-LS27

CSB AC41A5-02G-6-LS27
