Герконовый датчик, магниточувствительный (аналог NORGREN)

Герконовый датчик, магниточувствительный (аналог NORGREN)

Герконовый датчик MS NR2CA6-11-LS4 (до 06.06.16г. - MS NR2A-LS4) для пневмоцилиндров NORGREN для контроля положения поршня. Является аналогом датчика NORGREN QM/32/P/B.

Датчик имеет в своем составе магнитоуправляемый контакт (геркон), который изменяет состояние контактов при внесении в зону чувствительности датчика постоянного магнита.

Существенным отличием от оригинала является корпус из прочного дюралюминиевого сплава. Основным недостатком герконовых датчиков для пневмоцилиндров является корпус из пластмассы, который в процессе эксплуатации очень часто подвергается механическим повреждениям, поломкам и выходу из строя.

Датчик может работать в комплекте с магнитной системой типа SM1, SM2 или SM3. Расстояние срабатывание герконового датчика зависит от коэрцитивной силы магнитной системы.

Паспорт на датчик высокой прочности MS NR2CA6-11-LS4 находится здесь.

Технические характеристики

Формат	40х20х15
Коммутируемое напряжение, Uраб	10…30 В DC
Коммутируемый ток, Iраб	10…250 мА
Максимальная мощность, Рmax	≤ 10 Вт
Частота переключения, Fmax	100 Гц
Диапазон рабочих температур	-25…+75°С
Световая индикация	есть
Материал корпуса	Д16Т
Рекомендуемый соединитель	CS S19-1; CS S20-1; CS S25; CS S251… CS S256
Степень защиты по ГОСТ 14254-96	IP 66

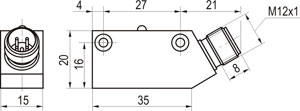

Габаритный чертеж

Схема подключения
