Устройство контроля аварийного состояния транспортера, нории

Устройство контроля нории (УКН) предназначено для блокировки привода транспортера (нории) или конвейера и сигнализации:

при смещении транспортерной ленты свыше установленных пределов;
при уменьшении скорости движения ленты (торможении) сверх установленного предела;
при пропадании питания устройства контроля нории.

Устройство используется в комплекте с четырьмя емкостными БЕСКОНТАКТНЫМИ датчиками (например, CSN IC7P5-31N-50-LZS4) , контролирующими смещение ленты вправо или влево и индуктивным датчиком минимальной скорости (например, IV1N I7P5-43N-R50-L), контролирующим снижение скорости ленты (проскальзывание ленты конвейера) сверх установленного регулировкой датчика предела.

Датчики отклонения ленты устанавливаются попарно вблизи верхнего и нижнего барабанов нории. Датчик скорости устанавливается вблизи вращающейся крыльчатки барабана нории.

УКН могут соединяться между собой последовательно для приема сигналов с большего количества датчиков. Обработка сигналов осуществляется по схеме «ИЛИ».

Паспорт на УКН5-24 находится здесь.

**Технические характеристики**
Габаритные размеры	105x36x62 мм
Масса, не более	0,2 кг
Степень защиты по ГОСТ 14254-96	IP20
Напряжение питания	(24±10%) В DC
Тип выходного устройства	реле (переключающий контакт)
Коммутируемое напряжение (реле)	240 В AC; 60 В DC
Ток нагрузки (реле), не более	2 А (cosφ = 0,7)
Диапазон рабочих температур	-25°C … +75°C
Количество входов для подключения датчиков	5
Количество одновременно подключаемых датчиков	1…5

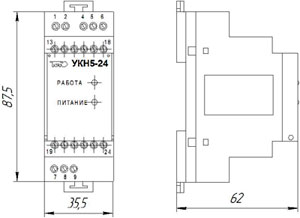

Габаритный чертеж
