Втулки для ёмкостных датчиков уровня

Установка втулки — простое и действенное решение для быстрого и лёгкого монтажа ёмкостных датчиков в резервуар.

При первоначальной установке датчика применяют вварные втулки с диаметром резьбы, который соответствует диаметру резьбы датчика. Втулку необходимо вварить в резервуар. Это действие требуется всего один раз и занимает от 15 минут (в зависимости от условий). При этом Вы сокращаете все последующие замены до двух простейших действий: «выкрутил-вкрутил».

Приобретение втулки совместно с датчиком экономит время и трудозатраты Ваших специалистов: изделия доставлены одновременно, втулки спроектированы и изготовлены под соответствующий тип датчика и проходят контроль качества, что обеспечивает герметичность установки датчика. При этом люди заняты своей работой, вместо того, чтобы изготавливать втулку.

Если у Вас уже установлены втулки под датчики других производителей, а в номенклатуре «ТЕКО» отсутствует датчик с подходящей присоединительной резьбой- используйте переходную втулку, которая вкручивается в вварную втулку.
Вы свободны в выборе датчика при замене и при этом используете уже готовую вварную втулку. Вы просто вкручиваете новую втулку (с соразмерной датчику «ТЕКО» резьбой) в существующее посадочное место.
Разные диаметры втулок «ТЕКО» расширяют возможности замены датчиков. Все втулки изготовлены из нержавеющей стали марки 12Х18Н10Т.

Таблица соответствия датчиков и вварных втулок «ТЕКО»
Наименование группы датчиков	Внутренняя резьба втулки	Обозначение втулки
CSN E47	M12x1	Втулка TB М12х1.1
CSN EС50	M27x1,5	ВтулкаTB М27х1,5.1
CSN EС46, CSN WC46, ВТИЮ.3123, ВТИЮ. 3131	G3/4	Втулка TB G3/4.2
CSN E48	G1/2;	Втулка TB G1/2.1
CSN WC83	M27x1,5	Втулка TB М27х1,5.2
CSN WC85	M27x1,5	ВтулкаTB М27х1,5.1

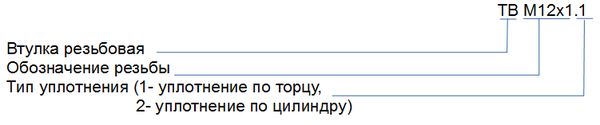

Структура обозначения вварной втулки:

Таблица соответствия датчиков и переходных втулок «ТЕКО»
Наименование группы датчиков	Внутренняя резьба переходной втулки	Наружная резьба переходной втулки	Обозначение втулки
CSN E47	M12x1	M18x1	Втулка переходная TB M12x1/M18x1.1
		M18x1,5	Втулка переходная TB M12x1/M18x1,5.1
		M20x1,5	Втулка переходная TB M12x1/M20x1,5.1
		M30x1,5	Втулка переходная TB M12x1/М30х1,5.1
		G1/2	Втулка переходная TB M12x1/G1/2.1
		G2	Втулка переходная TB M12x1/G2.1
CSN EC50	M27x1,5	G2	Втулка переходная TB M27х1,5/G2.1
