Установка электрооборудования в непосредственной близости к легковоспламеняющимся жидкостям создаёт опасность взрыва. В результате подотчётное оборудование может быть испорчено и не подлежать восстановлению, и очень вероятно нанесение вреда здоровью и жизни людей.

Тем не менее, автоматический контроль уровня бензина, дизельного топлива, спирта, ацетона и других взрывоопасных жидкостей является востребованной задачей.

Для её решения требуются датчики уровня, устойчивые к воздействию агрессивных жидкостей, с защитой от взрыва.

В зависимости от способа крепления, от глубины ёмкости и вида жидкости, мы предлагаем установку взрывобезопасных магниточувствительных или ёмкостных датчиков.

Магниточувствительные датчики уровня

Для контроля уровня топлива в топливозаправщиках, уровня технологических жидкостей, ацетона, кислот, скипидара, керосина и других горючих и легковоспламеняющихся жидкостей с плотностью не менее 650 кг/м3 служат взрывозащищённые магниточувствительные датчики уровня.

В зависимости от свойств контролируемой жидкости, датчики могут быть алюминиевыми (Д16Т) с поплавком из эбонита или изготовлены из нержавеющей стали (12X18H10T).

Достоинства взрывозащищённых магниточувствительных датчиков:

• простота конструкции
• простота установки
• низкая стоимость (по сравнению с датчиками с другим принципом реагирования)

Недостатки взрывозащищённых магниточувствительных датчиков:

• ограниченная величина контролируемого уровня
• возможность засоров между трубкой и поплавком в жидкостях с осадком и примесями

Если эти факторы для Вас существенны, решайте задачу с помощью ёмкостных датчиков уровня.

Для обеспечения требования по взрывозащите требуется подключение датчиков к связанному электрооборудованию, которое устанавливается во взрывобезопасной зоне. Например, к Блоку сопряжения «ТЕКО».

Примеры применения:

Для контроля уровня бензина или дизельного топлива в топливозаправщиках рекомендуем датчики — MS ВТИЮ.7057 и MS ВТИЮ.7056

Для контроля уровня технологической жидкости служит датчик — MS DUG2S-N-0,3-C.

Для контроля уровня щелочей, хлоридов и растворов оснований в фармацевтике, химической промышленности, при производстве бытовой химии и в других смежных отраслях предлагаем установку датчика MS DUG2S-N-0,3-С.

Ёмкостные датчики уровня

Для контроля уровня нефтепродуктов и спирта также служат взрывобезопасные ёмкостные датчики уровня. Их чувствительная поверхность изготовлена из фторопласта и может длительно взаимодействовать с контролируемой жидкостью. Корпус из нержавеющей стали устойчив к бензину, дизельному топливу, керосину, маслам, ацетону и другим агрессивным жидкостям, брызги которых могут попадать на датчик.

Датчик устанавливается в стенку (или крышку) резервуара путём врезки или вкручивания в готовое посадочное место. Резиновое уплотнительное кольцо обеспечивает герметичность установки. Если посадочное место больше, чем диаметр корпуса датчика, Вы можете использовать переходную втулку.

Достоинства взрывозащищённых ёмкостных датчиков:

• возможность работы в контакте с пищевыми продуктами, например, спиртом.
• контроль уровня на глубине (устойчивость к давлению до 20МПа)
• обтекаемый материал чувствительной поверхности исключает засоры
• популярные диаметры корпусов для уже имеющихся посадочных мест (М12, М27, М30)

Недостатки взрывозащищённых ёмкостных датчиков

• необходимость врезки датчика (при отсутствии посадочного места)
• более высокая цена по сравнению с магниточувствительными датчиками

Если эти факторы для Вас существенны, решайте задачу с помощью магниточувствительных датчиков уровня.

Примеры применения:

---

Для контроля спирта в ёмкостях. Используйте датчик CSNp CC84S8-8-N-S4.

Возможно применение датчика для контроля уровня нефтепродуктов.

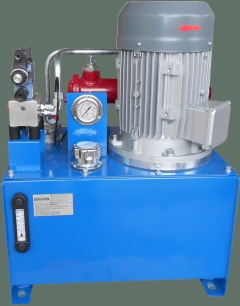

Для контроля минимального уровня масла в баке гидростанции, работающей в шахте, предлагаем использовать датчик CSN EC46S8-8-N-LS4.

Для контроля уровня технологической жидкости служит датчик — ВТИЮ.3241.

Обратите внимание! Для безопасной работы датчиков обязательно их подключение к связному электрооборудованию, установленному в дополнительный взрывозащитный корпус, который выдерживает энергию взрыва или пожара внутри размещенного оборудования.

Например, к Блоку сопряжения «ТЕКО».
